Comment n’utiliser qu’un seul filtre ADSL dans son installation téléphonique

Le principal avantage de ce montage est d'isoler totalement la partie ADSL de la partie vocale de la ligne et ainsi d'éviter d'avoir à coller un filtre ADSL gigogne par prise utilisée. Avoir également une ligne direct pour votre modem ADSL en câble 4 paires torsadées blindé Catégorie 5.

Bon à savoir avant toute intervention :

Ne pas oublier que votre ligne téléphonique est alimenté en courant. Si un appel survient, on peut se prendre pas loin de 100v crêtes dans les paluches et c'est pas bon pour le peacemaker.

Au sujet des courants qui circulent dans une ligne téléphonique :
1) A vide une tension continue de 48V (environ) dont le sens importe peu, (étant donné le pont de diode dans les téléphones).
2) En prise de ligne quand on décroche, la tension descend vers 9 à 18 V car le terminal téléphonique est alimenté par la ligne. Par contre, ce terminal ne doit pas dépasser 60 mA (régulateur de courant indispensable). c) Appel entrant : 70V alternatif 50Hz. C'est cette tension qui active la sonnerie (ou le détecteur de sonnerie). Durée : 1,5 seconde de sonnerie et 3,5 secondes de silence. Cette tension est superposée à la tension continue et le central PTT détecte que le terminal décroche parce qu'une consommation à lieu sur cette tension continue.

Il existe un code conventionnel des couleurs pour les fils partant des bornes : Code couleurs

Affectation des couleurs	Affectation des bornes
Gris sur 1 / Blanc sur 3	1 et 3 : Ligne 1
Incolore sur 2 / Bleu sur 5	2 : Anti-tintement ligne 1
Orange sur 8 / Jaune sur 6	6 et 8 : ligne 2
Violet sur 7 / Marron sur 4	7 : Anti-tintement ligne 2

Ceci connu de tous, passons aux choses sérieuses.

Fournitures : 1 Boîtier de dérivation 12 plots avec réglette de raccordement (7,98 € environ). On peut réutiliser le boîtier de dérivation déjà en place, si il y en a un bien sur.

Attention ; si il y a des connecteurs auto-dénudant (Bonbon scotchlock) et que vous n’en possédez pas, vous fournir de ces dit connecteurs ou installer le boîtier de dérivation en utilisant le câble de sortie vers votre (vos) téléphone(s).

Boitier de dérivation Fermé	Boitier de dérivation Ouvert
1 Prise murale saillie 8 plots (2,89 € environ)	1 Fiche téléphonique (1,84 € environ)
1 Filtre ADSL que votre FAI vous aura fournit (2,99 € environ)	Câble 4 paires torsadées blindé catégorie / type 5 (0,65 € environ le mètre)

1 Câble 4 paires torsadées blindé Catégorie 5 (définition) 0,65 € environ le mètre.

Pour la longueur : mesurer la distance qui sépare le boîtier de dérivation à la prise qu’utilise votre modem ADSL + 1 m (environ). Vous devriez trouver ça chez un assembleur ou spécialiste en maintenance informatique.

1 – Fixation (le pistolet à colle va très bien, surtout si l'on tombe sur du béton).

- Fixer le boîtier de dérivation le plus prés de l’arrivée de votre ligne téléphonique (chez vous). En laissant un peu de souplesse tout de même pour les interventions futurs.

- Fixer la prise murale à 5 cm (environ) du boîtier de dérivation.

2 – Branchement

A partir du socle du boîtier de dérivation (capot enlevé)

- Faites arriver votre ligne France Télécom sur 2 plots en 4 paires torsadées blindé Cat. 5.

- Tirer une ligne en câble 4 paires torsadées blindé Cat. 5 direct du socle du boîtier de dérivation vers la prise qu’utilise votre modem ADSL habituellement (enlever le filtre ADSL sur cette prise si vous n’utilisez pas d’autre téléphone).

- Cette ligne sera branchée sur les mêmes plots que l’arriver de votre ligne France Télécom dans le boîtier de dérivation.

- Tirer une ligne en câble 4 paires torsadées blindé Cat. 5 direct du socle du boîtier de dérivation vers la prise murale.

- Cette ligne sera branchée sur les mêmes plots que l’arriver de votre ligne France Télécom dans le boîtier de dérivation.

- Connecter tous les câbles de blindage ensemble. Et si vous pouvez trouver une masse quelque part (dans le boîtier France Télécom par exemple) ça sera parfait.

- Refermer les capots ; du boîtier de dérivation et de la prise murale.

- Enficher votre filtre ADSL (sans câble) dans la prise murale.

- Fixer la fiche mâle 8 plots au bout du câble qui partait de l’arriver de votre ligne France Télécom vers votre (vos) téléphone(s). C’est là qu’il va vous falloir couper votre ligne de téléphone. Prévenez votre entourage.

- Enficher votre fiche mâle 8 plots dans votre filtre ADSL qui lui est enfiché dans la prise murale.

Si vous avez soigné votre montage, tout doit fonctionner.

Voilà, vous avez tous vos téléphones qui sont filtrés, un seul filtre ADSL à gérer et une ligne direct pour votre modem ADSL (non directement filtré, mais filtrable) en câble 4 paires torsadées blindé Cat. 5.

Coût de l'opération :

Sans boîtier de dérivation et sans filtre ADSL avec une longueur de câble de 10 M = 11,23 € environ

Sans boîtier de dérivation avec une longueur de câble de 10 M = 14,22 € environ

Avec boîtier de dérivation et sans filtre ADSL avec une longueur de câble de 10 M = 19,21 € environ

Avec boîtier de dérivation avec une longueur de câble de 10 M = 22,20 € environ

Tous les éléments sont interchangable. Vous avez en même temps une ligne en câble 4 paires torsadées blindé Cat. 5. Ce n'est pas le cas d'une solution avec les Filtres ADSL Maître.

Autres solutions :

les Filtres ADSL Maître
de 29.99 € à 34,90 € voir plus (sans câble)
connection de type RJ11

Complément d'informations d'Installation téléphonique

	Exemple d'installation téléphonique, avec application du system 1 filtre ADSL pour toute l'installation.

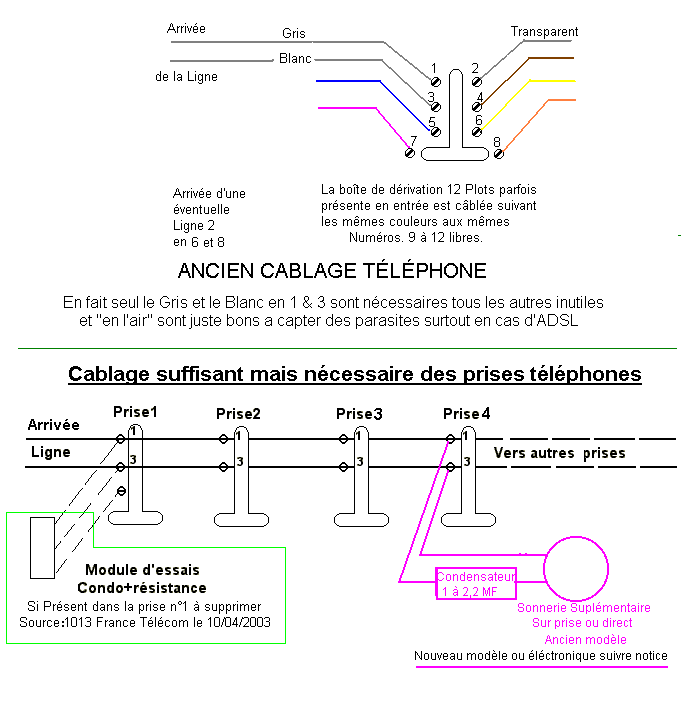

Schéma de compréhension Pour une meilleure compréhension, veuillez vous référer à : Caractéristiques câblage téléphone	ainsi qu'au Code couleurs

Convention pour la lecture des plots dans le boitier de répartition

(de gauche à droite et de haut en bas, P = plot)

P1 - P2
P3 - P4
P5 - P6
P7 - P8
P9 - P10
P11 - P12


Convention pour la lecture des plots dans une prise murale
(de gauche à droite et de haut en bas, L = plot dans ce cas, pour éviter les confusions)

L1 - L2
L3 - L4
L5 - L6
L7 - L8


Lexique
1a et 1b = Prise murale
2 = Filtre ADSL
3 = Fiche mâle
A1, A2, C, D en câble Cat. 5


Branchement boitier de répartition

A1 = Arrivée ligne (FT)
sur P1 P3

A2 = de P1 P3
Vers Prise murale 1a
sur L1 L3

B = Cas particulier, exemple un PABX
sur P2 P4

C = Ici on utilise 2 paires torsadées du câble Cat. 5

1°) Gris et Blanc (si couleurs differentes les adapter)
de P1 P3
vers L1 L3 Prise murale 1b

2°) couleurs au choix
de P2 P4
vers connecteur auto-dénudant pour E dans Prise murale 1b

D = de P2 P4
vers L1 L3 sur Fiche mâle 3

E = de connecteur auto-dénudant dans Prise murale 1b
vers L1 L3 autres postes

F = de 1b à connecteur ADSL sur Modem

G = de connecteur Phone 1 sur Modem ADSL
vers Poste (vers un system télépnonique DECT multipostes, vers un PABX, ... etc ...)
